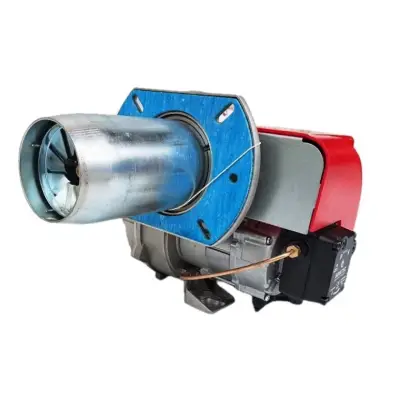

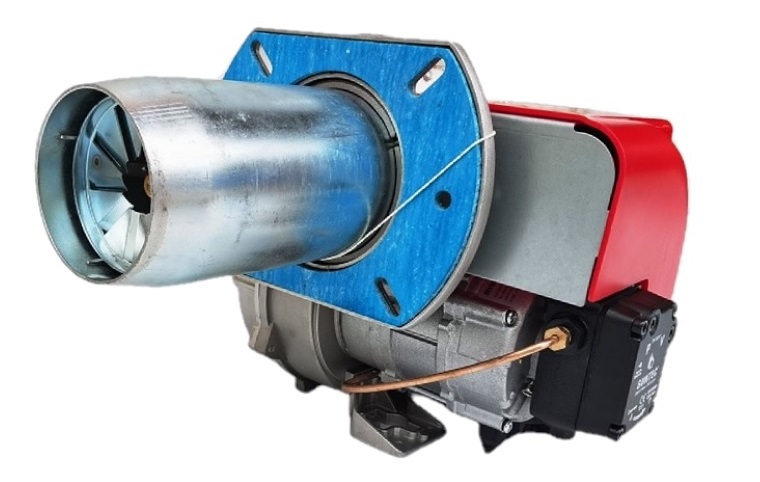

Palnik olejowy dwustopniowy EACOON E-MAX-12P AB (L=150 mm), moc: 48 - 130kW

Palnik olejowy EACOON E-MAX-12P AB to dwustopniowy palnik olejowy podstawowej serii E-MAXP AB. Moc: 48 - 130 kW, zużycie paliwa: 4,1 - 11 kg/h, długość tuby palnika L=150mm.

Palniki EACOON dwustopniowe serii E-MAX-8P AB / E-MAX-12P AB dzięki kompaktowej budowie palnika  mają łatwy dostęp do wszystkich elementów związanych z regulacją palnika, montażem oraz obsługą.

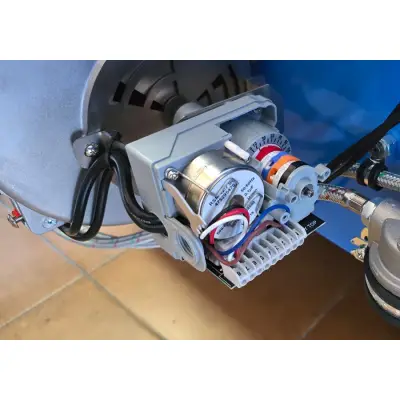

USTAWIANIE SERWOMOTORU EACOON SQN76 294 A20 NA PRACĘ DWUSTOPNIOWĄ

Zdjąć pokrywę, aby uzyskać dostęp do krzywek regulacyjnych. Wyregulować krzywki za pomocą odpowiedniego klucza (jest na wyposażeniu, z boku serwomotora) i śrubokręta.

I - Krzywka regulacyjna (CZERWONA) dla pozycji otwarcia przy wysokim płomieniu (maksymalna moc).

II - Krzywka regulacyjna (NIEBIESKA) położenia przepustnicy powietrza podczas wyłączania palnika.

III - Krzywka regulacyjna (POMARAŃCZOWA) dla pozycji otwarcia przy niskim płomieniu (za pomocą śrubokręta).

IV - Krzywka regulacyjna (CZARNA) umożliwiająca otwarcie elektrozaworu wysokiego płomienia.

PARAMETRY PRACY PALNIKÓW OLEJOWYCH DWUSTOPNIOWYCH EACOON seria E-MAX-8P AB/ 12P AB

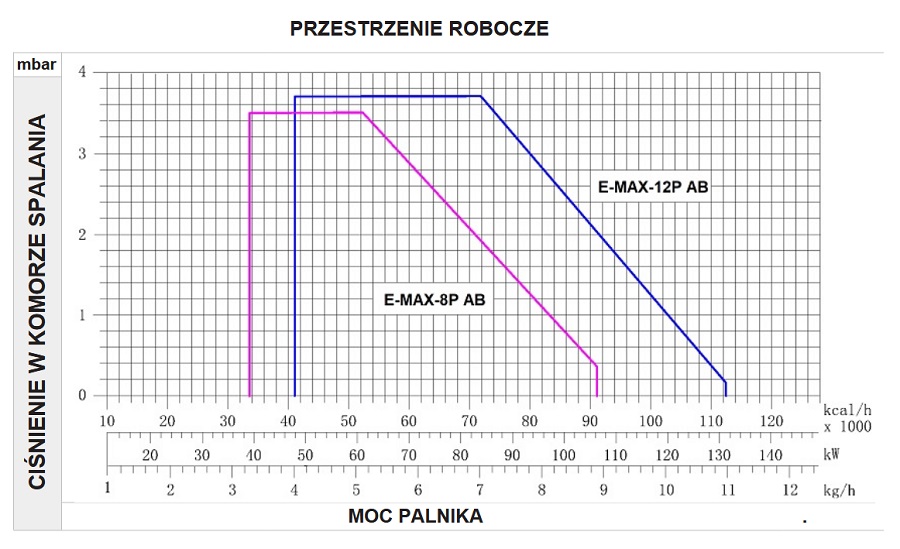

POLE PRACY - OBSZAR ROBOCZY

Wykres mocy palnika (34-91kW, 41-112kW) oraz zużycia oleju opałowego (w kg/h) w zależności od ciśnienia w komorze spalania w palnikach dwustopniowych Eacoon seria E-MAX-8P AB i E-MAX-12P AB.

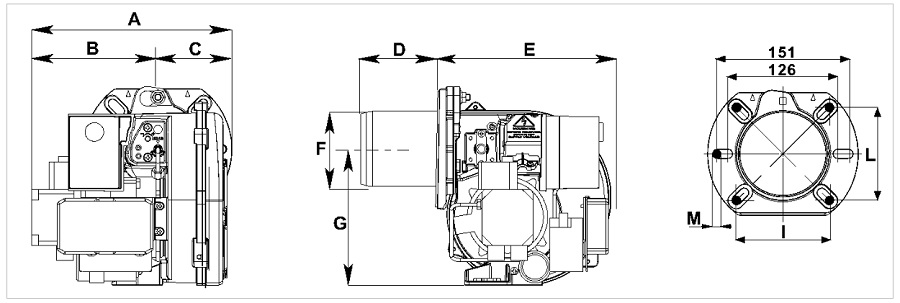

WYMIARY PALNIKÓW OLEJOWYCH DWUSTOPNIOWYCH EACOON seria E-MAX8P/12P  AB



MODELE	A	B	C	D	E	F	G	I	L	M
E-MAX 8P AB	250	150	100	90/150/200	204	89	160	100/120	100/120	M8
E-MAX 12P AB	250	150	100	90/150/200	204	89	160	100/120	100/120	M8

W palnikach olejowych dwustopniowych  EACOON E-MAX-12P AB standardowo mamy rurę płomieniową o długości L = 150mm (długość D) oraz średnicy 100mm. Opcjonalnie są palniki olejowe dwustopniowe E-MAX-8P AB o długości rury płomieniowej L = 90mm oraz L = 200mm.



MAKSYMALNE DŁUGOŚCI PRZEWODÓW SSĄCYCH DLA SYSTEMU DWURUROWEGO SUNTEC





DANE TECHNICZNE PALNIKÓW OLEJOWYCH EACOON seria E-MAXP AB





PRODUCENT

EACOON to marka wiodącego producenta palników przemysłowych: olejowych oraz gazowych w Chinach. Najlepsze podzespoły, świetna jakość, bardzo duży typoszereg palników,  najlepsi inżynierowie, świetny zespół pracowników powodują, że palniki EACOON są w bardzo wielu urządzeniach grzewczych eksportowanych na cały świat, w tym do Europy. W typoszeregu palników EACOON są palniki olejowe i gazowe jednostopniowe czy też  palniki dwustopniowe. Moce palników od 38kW do 20 MW. Palniki EACOON są dostępne w całej Polsce  u autoryzowanych dystrybutorów marki EACOON.
