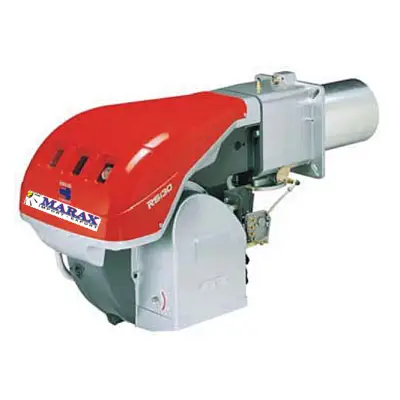

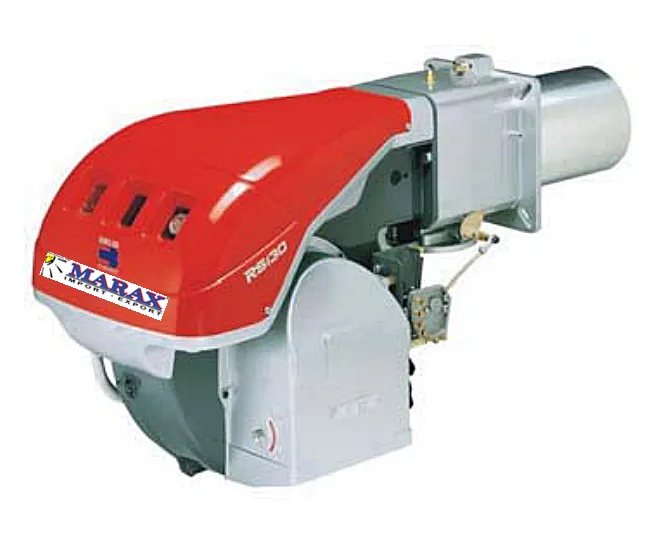

Palnik gazowy dwustopniowy progresywny RIELLO RS130 (L=280mm), moc: 372/930-1512kW, KOD: 3785502

Palniki gazowe dwustopniowe progresywne RIELLO seria RS

Palniki RIELLO seria RS to dwustopniowe i progresywne gazowe palniki pokrywające zakres mocy od 192kW aż  do 2290kW.
Palniki gazowe RIELLO seria RS wyposażone są w mikroprocesorowy automat palnikowy, dzięki któremu możemy uzyskać informacje o stanie pracy jak również diagnozować przyczyny usterek.
Standardowo palnik przystosowany jest do spalania gazu ziemnego GZ-35, GZ 41,5 oraz GZ-50. Palnik może pracować również na gazie propan w mieszaninach A,B,C.

Rodzaje palników gazowych dwustopniowych, progresywnych RIELLO seria RS o mocy 192kW - 2290kW
RS 70 - moc: I-stopień=192kW; II-stopień=465-814kW
RS100- moc: I-stopień=232kW; II-stopień=698-1163kW
RS130- moc: I-stopień=372kW; II-stopień=930-1512kW
RS150- moc: I-stopień=300kW; II-stopień=900 – 1850kW
RS190- moc: I-stopień=470kW; II-stopień=1279 - 2290kW

Palniki gazowe  RIELLO serii RS mogą mieć głowice spalania o różnych długościach w zależności od różnych potrzeb. Wybór opiera się na grubości przedniej płyty kotła i różnych typów kotłów.
W zależności od przeznaczenia kotłamożesz sprawdzić, czy głowica spalania jest prawidłowo zainstalowana w komorze spalania. Śruby montowane z kołnierzem można łatwo regulować, aby wyregulować wewnętrzne położenie głowicy palnika do uzyskania pełnej maksymalnej mocy palnika.

Palniki  wyposażone w głowice standardowe z możliwością przedłużenia - kody akcesoriów:

W zależności od potrzeb podaj wymaganą długość głowicy



WYSOKA JAKOŚĆ PALNIKA GAZOWEGO RIELLO RS130 typ 823 T1

W dwustopniowym, progresywnym palniku gazowym RIELLO model RS130 powietrze do spalania kontrolowane jest przez serwomotor, który dozuje ilość powietrza potrzebną do prawidłowego spalania oraz zamyka przepustnicę w trakcie postoju palnika. Dzięki sprzężeniu przepustnicy powietrza z przepustnicą gazu kontrolowaną przez serwomotor uzyskano progresywny stopień regulacji mocy.
Elektroniczny system monitoringu palnika RS 130 oparty o wyświetlacz STATUS pozwala na wizualne przedstawienie poszczególnych faz pracy palnika. Dzięki wytłumieniu obudowy wentylatora oraz zmianie kształtu łopatek wentylatora uzyskaliśmy redukcję poziomu głośności.

DANE TECHNICZNE PALNIKA GAZOWEGO RIELLO model RS130 typ 823 T1

Podstawowe dane techniczne
Model: RS130 823 T1
Rodzaj: dwustopniowy, progresywny
Moc: 372/930-1512kW
Długość głowicy L: 280mm (max. 415mm)
Rodzaj gazu: GS35, GZ35, GZ41, GZ50, PROPAN TECHNICZNY, MIESZANINA A
Temperatura pracy palnika: -20 st.C do +60 st.C
Zasilanie elektryczne: 230V/400V 50Hz
Pobór mocy: 2600W
Stopień ochrony: IP44
Poziom hałasu: 78,5dB
Waga: 76kg

SCHEMAT ROZSTRZELONY I OPIS PALNIKA GAZOWEGO RIELLO RS130 typ 823T1

OPIS
1.Głowica spalająca
2 Elektroda zapalająca
3 Śruba do regulacji głowicy spalającej
4 Pierścień (tuleja)
5 Siłownik sterujący przepustnicą gazu, i za po-
średnictwem krzywki o zmiennym profilu, zasuwą
powietrza. W czasie zatrzymania palnika, zasuwa
powietrza jest całkowicie zamknięta, w celu zredu-
kowania do minimum rozpraszania termicznego kotła, spowodowanego przez ciąg kominowy.
6 Przedłużki do prowadnic 15).
7 Stycznik silnika i przekaźnik termiczny z przyci-
skiem odblokowania.
8 STATUS lub LED PANEL.
9 Listwa zaciskowa.
10 Przepusty kablowe do podłączeń elektrycznych
wykonanych przez instalatora.
11 Dwa wyłączniki elektryczne:
- jeden dla palnika "zapalony - wygaszony"
- jeden dla "1-go - 2-go stopnia"
12 Sterownik palnika z sygnałem świetlnym o blokadzie i przycisk odblokowania.
13 Wziernik kontrolny płomienia.
14 Presostat minimalnego ciśnienia powietrza
15 Prowadnice do otwierania palnika i przeglądu
głowicy spalającej.
16 Króciec ciśnienia gazu na głowicy i śruba do
mocowania głowicy.
17 Króciec ciśnienia powietrza.
18 Sonda jonizacyjna.
19 Przepustnica powietrza.
20 Wlot powietrza do wentylatora.
21 Śruby do mocowania wentylatora do tulei.
22 Przewód doprowadzenia gazu.
23 Przepustnica gazu.
24 Kołnierz do zamocowania do kotła.
25 Tarcza stabilności płomienia.
26 Wtyczka-gniazdo na przewodzie czujnika jonizacji.


WYMIARY MONTAŻOWE PALNIKA DO PŁYTY KOTŁA


LINIA GAZOWA - RAMPA GAZOWA MULTIBLOC od 3/4" do 2" (OPCJA!)

Palniki przystosowane są do podawania paliwa z prawej lub lewej strony.
W zależności od wydatku paliwa i dostępnego ciśnienia w przewodzie zasilającym należy sprawdzić właściwą ścieżkę gazową, aby dostosować ją do wymagań instalacji.
Ścieżka gazowa jest typu Multibloc, zawierająca główne komponenty w jednym zespole. Wymiary szynoprzewodów różnią się w zależności od ich cech konstrukcyjnych.


Ścieżka gazowa typu Multibloc o średnicy od ¾” do 2” lub typu KOMBINOWANA o średnicy od DN 65 do DN100 składającą się z:
- filtra gazu,
- stabilizatora ciśnienia,
- elektrozaworu bezpieczeństwa,
- jednostopniowego elektrozaworu regulacyjnego,
- presostatu minimalnego ciśnienia gazu,
- układu kontroli szczelności (dla mocy powyżej 1200 kW).















ZAKRES PRACY PALNIKA GAZOWEGO RIELLO model RS70, RS100, RS130

Zakres pracy palnika gazowego RIELLO RS70 821T1, RS100 822T1, RS130 823T1 w zależności od ciśnienia oraz mocy"

                             RS70                                                         RS100                                                     RS130

Palniki gazowe dwustopniowe, progresywne  RS 70-100-130 mogą pracować na dwa sposoby: na jednym stopniu i na dwóch stopniach.
W przypadku pracy na jednym stopniu przewidziano tylko jedno zdalne sterowanie: TL. Uruchomienie palnika dokonywane jest w sposób następujący:
Zapalenie przy niskiej mocy. Progresywny wzrost mocy aż do osiągnięcia wartości 1-go stopnia. Przejście na 2-gi stopień na sygnał sterownika palnika. Kiedy temperatura lub ciśnienie w kotle przekracza wartość ustaloną na zdalnym sterowaniu TL, palnik gaśnie.
W przypadku pracy przy dwóch stopniach przewidziano dwa zdalne sterowania: TL i TR.
Palnik zapala się tak, jak w poprzednim przypadku, lecz przechodzi na 2-go stopień wyłącznie wtedy, gdy włączone jest zdalne sterowanie TR. Kiedy temperatura lub ciśnienie ustalone na zdalnym sterowaniu TR zostanie osiągnięte, palnik powraca na 1-szy stopień. I tak dalej, w ten sam sposób: palnik kontynuuje zmianę mocy pomiędzy 1-szym i 2-gim stopniem na sygnał TR.
Palnik gaśnie tylko wtedy, gdy temperatura lub ciśnienie w kotle przekroczy wartość ustaloną na TL nawet wtedy, kiedy palnik pracuje na 1-szym stopniu.
Praca przy dwóch stopniach zapewnia mniejszą oscylację temperatury lub ciśnienia w kotle, oraz zmniejsza koszty użytkowania.
MOC przy 1-szym stopniu nigdy nie powinna być niższa od minimalnej granicy na wykresie.
RS 70 = 192 kW
RS 100 = 232 kW
RS 130 = 372 kW


MOC przy 2-gim stopniu powinna być dobrana w granicach pola A. Pole to podaje moc maksymalną palnika w funkcji ciśnienia w komorze spalania.
Punkt roboczy odnajdziemy po wykreśleniu linii pionowej, wychodząc od żądanej mocy, oraz linii poziomej, wychodząc od odpowiadającego ciśnienia w komorze spalania.
Punkt spotkania się tych dwóch prostych jest punktem roboczym, który powinien znajdować się w granicach pola A.
W celu stosowania także zakresu B (RS 130), konieczne jest przeregulowanie głowicy spalającej zgodnie ze wska- zówkami podanymi na stronie 11 instrukcji.

TUTAJ KUPUJESZ SAM PALNIK GAZOWY RIELLO RS130 typ 823 T1 (bez rampy gazowej - opcja)

Tutaj kupisz palnik Riello RS130 823T1 z rampą gazową MBD420:
https://www.marax.pl/palnik-gazowy-dwustopniowy-progresywny-riello-rs130-z-rampa-gazowa-mbd-420-l280mm-moc-372930-1512kw-kod-27021361-p-3881.html



UWAGA:

PALNIK JEST BEZ DYSZ.
Zamów odpowiednią dyszę w uwagach do zamówienia:
https://www.marax.pl/dysza-dysze-gazowe-lub-olejowe-danfoss-do-palnikow-gazowych-i-olejowych-giersch-riello-elco-p-3666.html

Dysza zostanie wysłana razem z palnikiem bez dodatkowych kosztów dostawy.
