Grupa pompowa dwudrogowa ULRICH SR21L-258 z fabrycznym sterownikiem SR258+3kW+WiFi to kompletne urządzenie dwudrożne zapewniające i regulujące obieg cieczy solarnej pomiędzy kolektorami słonecznymi ULRICH (lub kolektorami innej marki) a zbiornikiem wody.

Dwudrożna grupa pompowa solarna ULRICH SR21L-258+3kW+WiFi jest to najnowszy i najbardziej rozwinięty model grupy pompowej jednodrożnej z zaawansowanym sterownikiem z możliwością podpięcia dodatkowej grzałki do 3kW mocy oraz z połączeniem przez WiFi.
Grupa pompowa składa się z pompy cyrkulacyjnej GRUNDFOS, z urządzeń regulacyjno-pomiarowych oraz ze zaawansowanego i najbardziej rozbudowanego sterownika SR258+3kW+WiFi  z ledowym wyświetlaczem.


Grupę pompową solarną SR21L-258+3kW+WiFi można stosować zarówno do płaskich kolektorów słonecznych, jak i do kolektorów próżniowych.

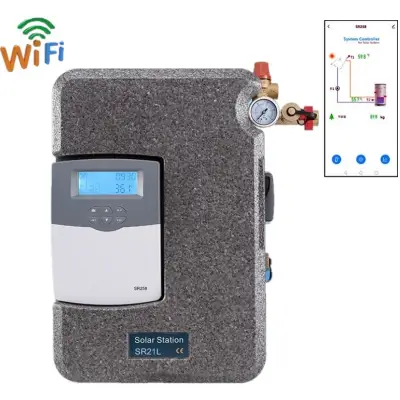

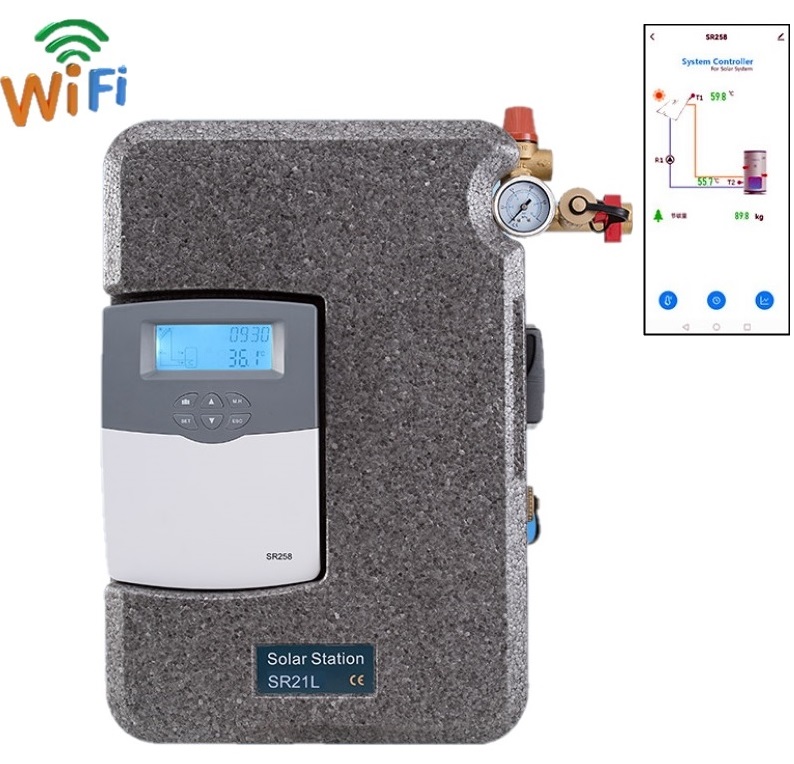

Grupa solarna pompowa dwudrożna ULRICH SR21L-258+3kW+WiFi jest kompletna z zaawansowanym i bezprzewodowym sterowaniem za pomocą sterownika SR258+3kW+WiFi  z ciekłokrystalicznym wyświetlaczem.

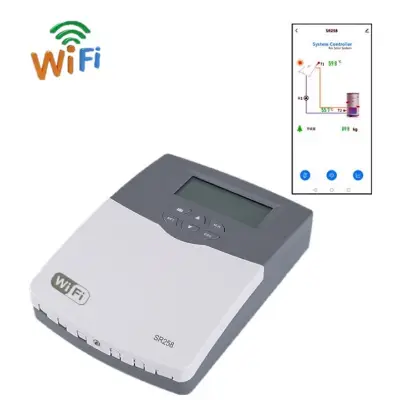

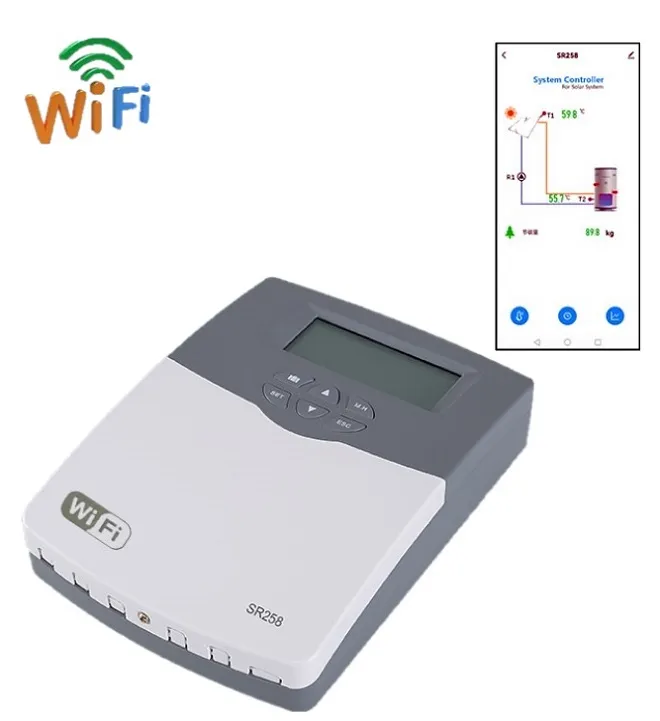

KRÓTKI OPIS KONTROLERA SR258+3kW+WiFi
Dokładność pomiaru temperatury: 0,1°C
Obie pompy konwencjonalne/HE są dostępne w wersji

WYDAJNOŚĆ APLIKACJI
Maksymalna liczba kolektorów: 1
Maksymalna liczba zbiorników magazynowych: 1
Maksymalna liczba przekaźników: 5
Maksymalna liczba czujników: 4
Maksymalna liczba systemów aplikacji wizualizacji: 1
Port sygnałowy dla pompy HE: IPWM1
FRT:1* Elektronowy przepływomierz łopatkowy

GŁÓWNE DANE TECHNICZNE:
Rozmiar kontrolera: 187 mm x 128 mm x 46 mm
Zasilanie: AC100-240V50-60Hz. .
Pobór mocy: < 2,5 W
Znamionowe napięcie impulsowe: 2,5 KV
Obudowa: Tworzywo sztuczne ABS
Stopień ochrony: IP41
Montaż: Montaż na ścianie
Obsługa: 6 przycisków na przedniej pokrywie.
Dokładność pomiaru temperatury: ± 0,1oC
Zakres pomiaru temperatury kolektora: -10oC ~220oC
Zakres pomiaru temperatury zbiornika: 0oC ~110oC
Odpowiednia moc pompy: Możliwość podłączenia 3 pomp
Odpowiednia moc HK (dogrzewanie dodatkowe): 1 szt. ˂1500W.
Wejścia: 5 czujników
1 szt.* czujnik Pt1000 (≤500oC) do kolektora (kabel silikonowy≤280oC)
4szt*czujnik NTC10K B3950 (≤ 135oC) do zbiornika (kabel PVC ≤105oC)
1 * FRT Przepływomierz elektronowy typu obrotowego łopatkowego
Wyjścia: 4 przekaźniki pompy obiegowej i ogrzewania dodatkowego
2 * przekaźnik elektromagnetyczny Maksymalny prąd 1A
1 * przekaźnik półprzewodnikowy maksymalny prąd 1A
1 * przekaźnik elektromagnetyczny maksymalny prąd 10A
1 * wyjście o zmiennej częstotliwości PWM (przełączane 0-10 V)
Temperatura otoczenia: -10oC ~ 50oC.
Stopień wodoodporności: IP41

GŁÓWNE FUNKCJE
DATA---Ustawianie daty
Ogrzewanie czasowe --- ogrzewanie rezerwowe
Okrąg --- Cyrkulacja ciepłej wody
ŁADOWANIE---Ustawienia Ładowanie zbiornika1
COL---Kolekcjoner1
POMPA --- Tryb sterowania pompą
COOL---Funkcja chłodzenia
AUX --- Funkcja pomocnicza
MAN---Tryb ręczny
BLPR --- Funkcja ochrony blokującej
OTDI --- Funkcja dezynfekcji termicznej
FS---Wybór typu przepływomierza.
UNIT---Przełącznik jednostki C-F
RST --- ustawienie fabryczne
PASS--- hasło ustawione
Funkcja wakacyjna
Ochrona ekranu
Ochrona przed problemami
Sprawdzanie problemów


PARAMETRY TECHNICZNE GRUPY POMPOWEJ DWUDROŻNEJ ULRICH SR21L-258 ZE STEROWNIKIEM SR258+3kW+WiFi

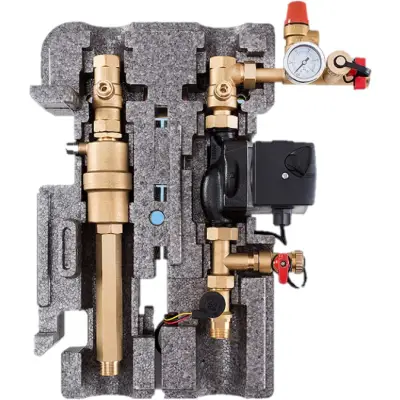

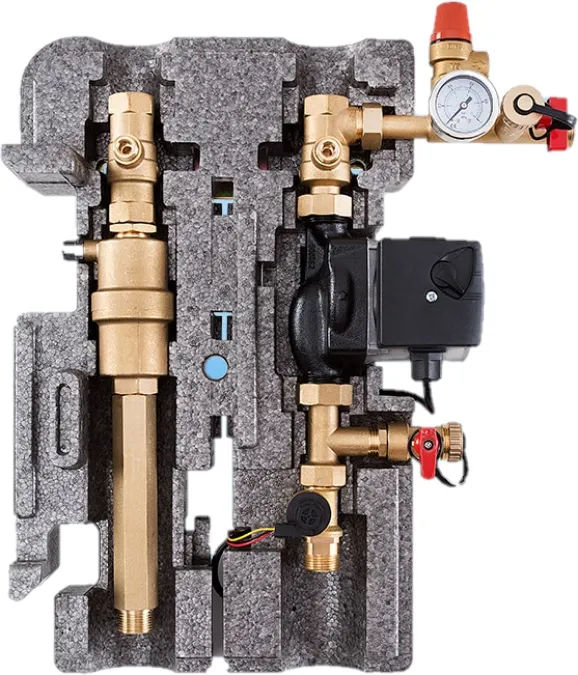

Specyfikacja komponentów
1) Zawór zwrotny: ciśnienie otwarcia 200 mmH2O
2) Złącze wylotu przepływu (do kolektora): 3/4’ IT
3) Zawór bezpieczeństwa: 6 barów
4) Złącze napełniania
5) Złącze naczynia wzbiorczego
6) Manometr: 0-6 barów

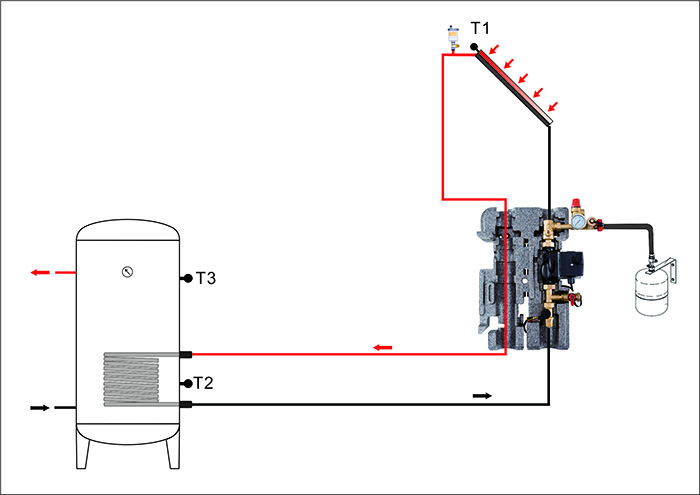

7) Czujnik na rurze powrotnej (ze zbiornika do kolektora), NTC10K (opcjonalnie)
8) Pompa obiegowa:
Ø Konwencjonalna pompa: Wilo RS15/6, Groundfos SOLAR15-65 130, Shinhoo GPD20-6S
Ø Pompa o wysokiej wydajności: Wilo PARA ST 7.0PWM2, Groundfos UPM3 SOLAR15-75 130, Shinhoo GPA20-6 II 01
9) Złącze zaworu spustowego
10) Cyfrowy licznik przepływu. Podłączenie powrotu (z kolektora): 3/4 IT
11) Złącze wlotu przepływu (ze zbiornika): 3/4’ IT
12) Złącze wylotu przepływu (do zbiornika): 3/4’ IT (nie ma tego złącza na stacjach SR11L, SR11H)
13) Separator powietrza
14) Ręczny odpowietrznik
15) Czujnik na rurze przepływowej (od kolektora do zbiornika, NTC10K, brak czujnika na stacji SR11L, SR11H)
16) Króciec wlotu przepływu (z kolektora, niedostępny w stacjach SR11L, SR11H): 3/4’ IT


Wymiary stacji
lWysokość (z izolacją): 450 mm
Szerokość (z izolacją): 300 mm
Głębokość (z izolacją): 158 mm
Odległość od środka: 1600 mm
Odległość osi/ściany: 55 mm
Przyłącza rurowe: 3/4"
Przyłącze zestawu naczyń wzbiorczych: 3/4", płaskie uszczelnienie
Wylotowy zawór bezpieczeństwa: 1/2"
